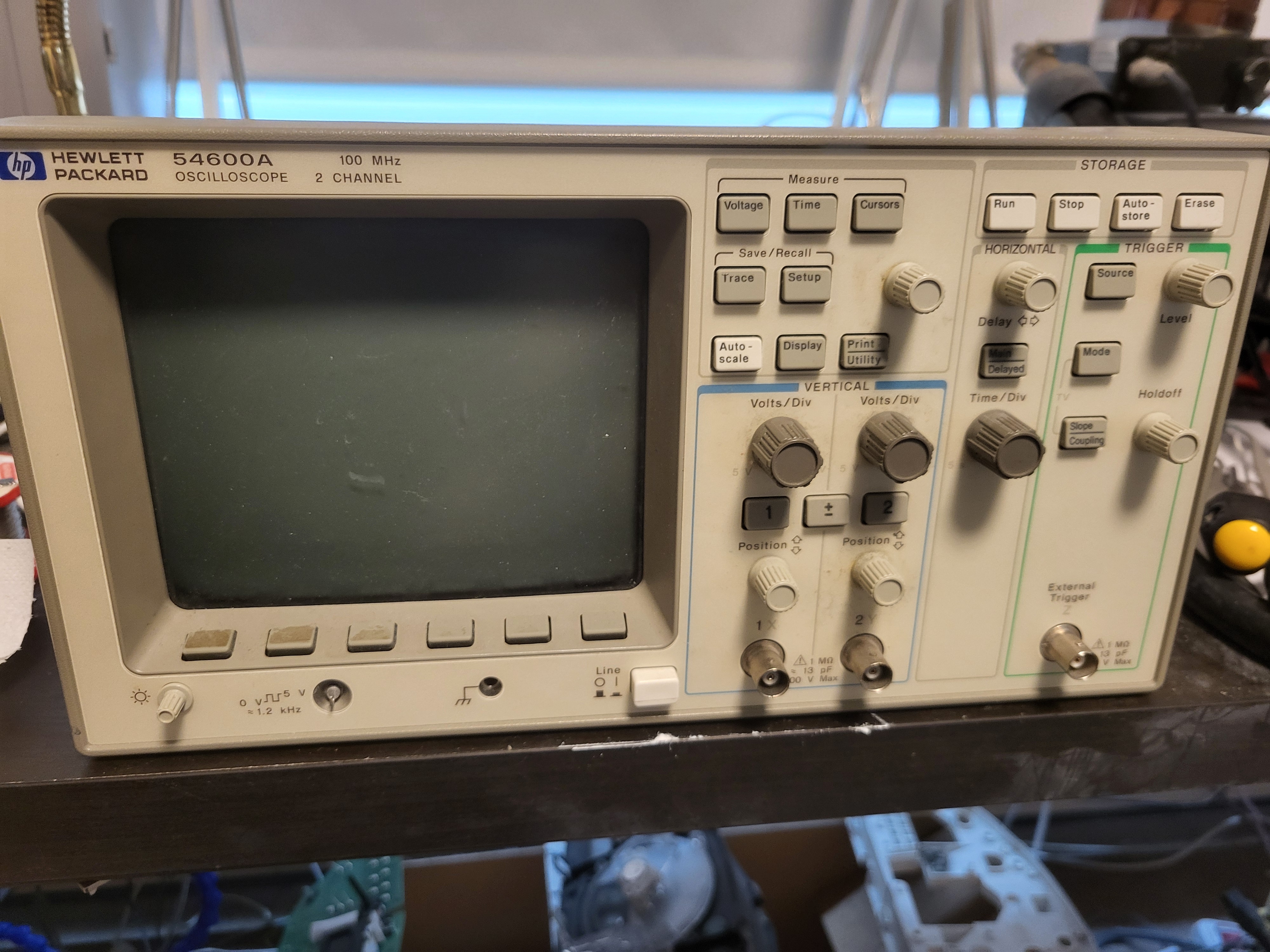

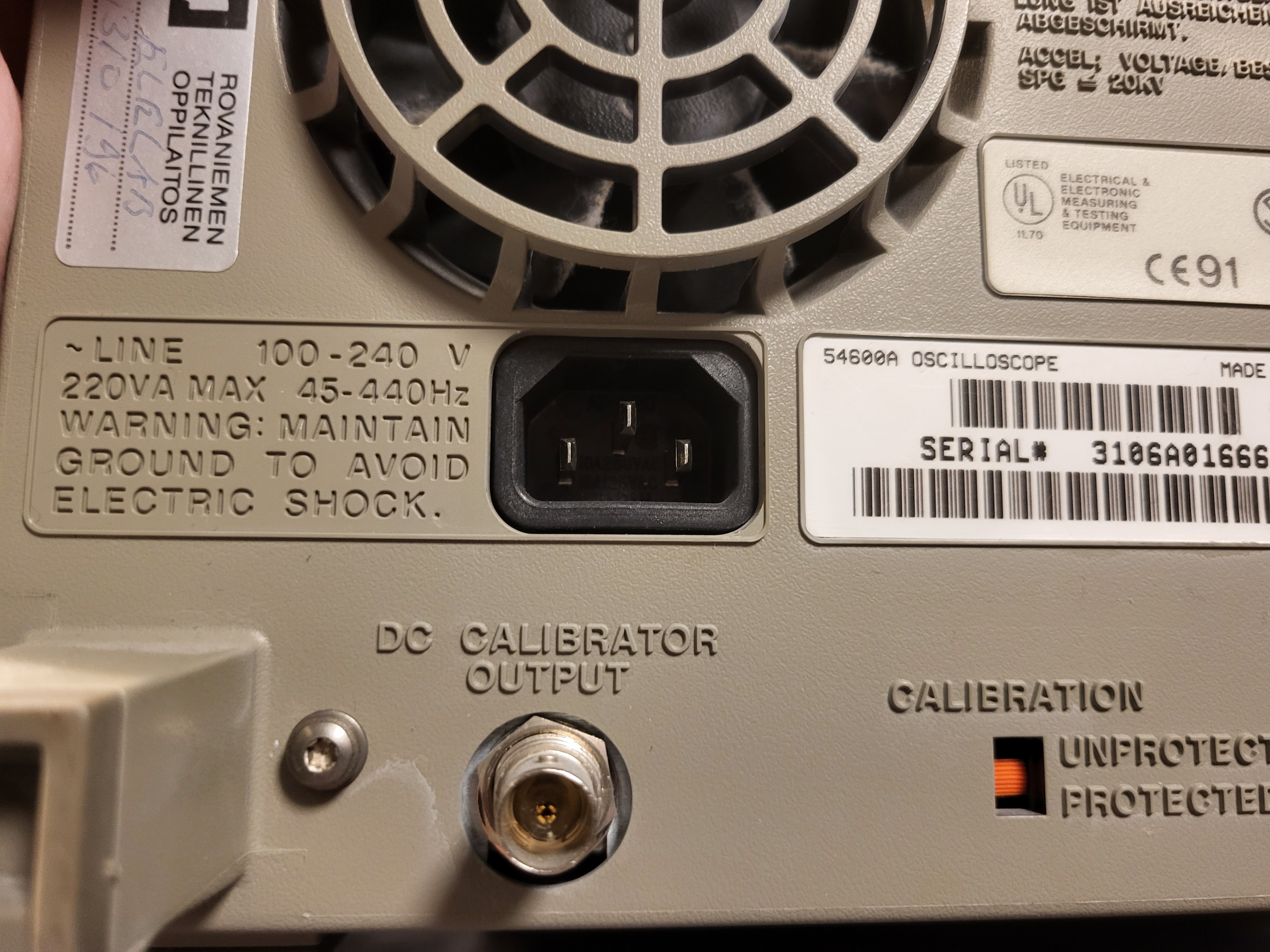

Siirryin USB skoopista fyysiseen oskilloskooppiin kun halusin fyysisiä nappeja hipelöillä ja nähdä nopeampaa vasteaikaa. Kuvaan astuu HP 54600A skooppi joka täytti mielenkiinnon erittän hyvin. Hyvä ja sujuva käyttöliittymä. Nämä mallit useimmat tosin jo varoittelee nykyään ettei enään ajantasainen vehe kun 100MHz ei kerro kaikkea vaan eräs rajoitus on 20MS/s. Tosin teoriassa voi tehdä diode samplerin jolloin voi nähdä osittain nopeampia signaaleja.

Korjauksia

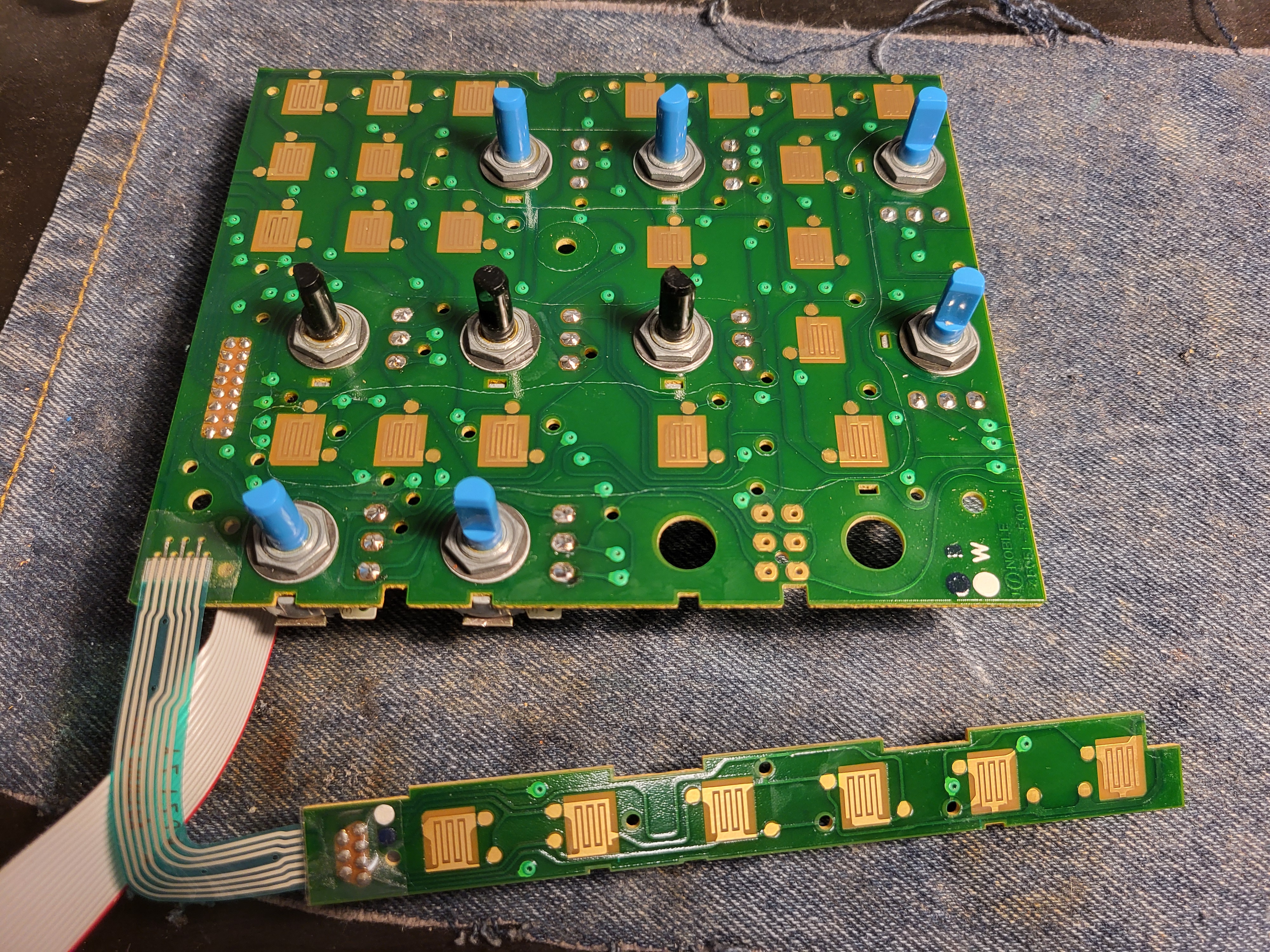

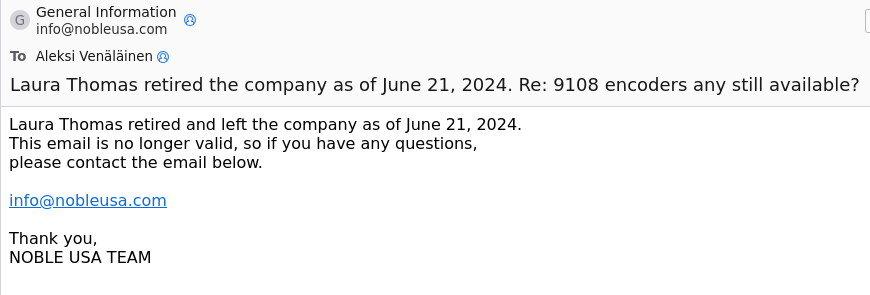

Eräs mikä pisti heti silmään oli rasva / öljy nupeissa eli mistä se on ilmestynyt? Joistain nupeista kääntäessä hyppii valinta ja täsmällinen säätö hyvin vaikea. Noh ehkä edellinen omistaja erehtyi sen verran ettei tämä käytä trim potikoita säätelyyn vaan rotary encodereita jotka luo pulsseja. Enkoodereiden valmistaja on tehnyt koko piirilevyn - Japanilainen Noble joka on yhä elossa mutta heidän USA kontakti on ollut ei toiminnassa jo jonkun aikaa kun yritin kysellä lisätietoja.

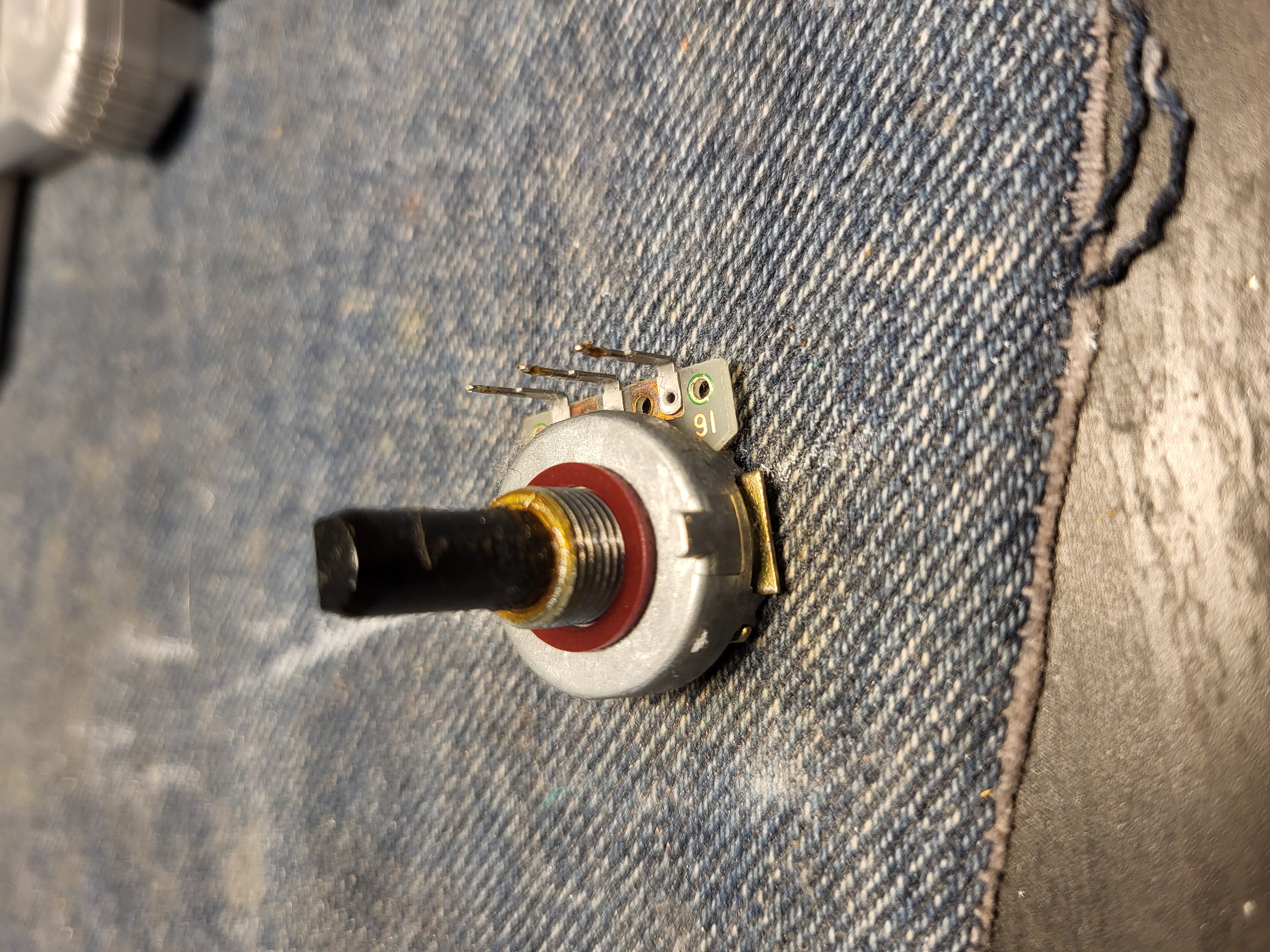

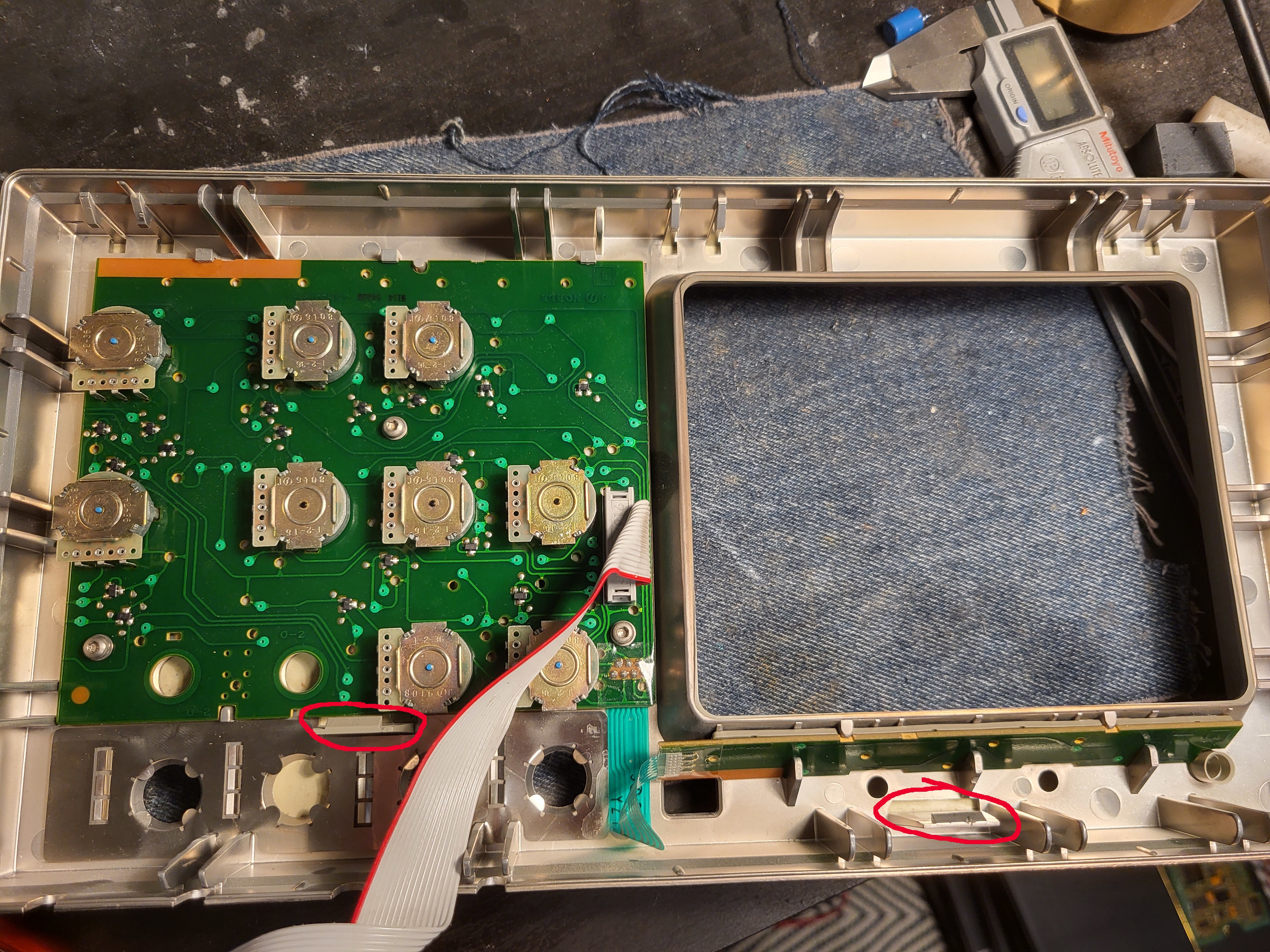

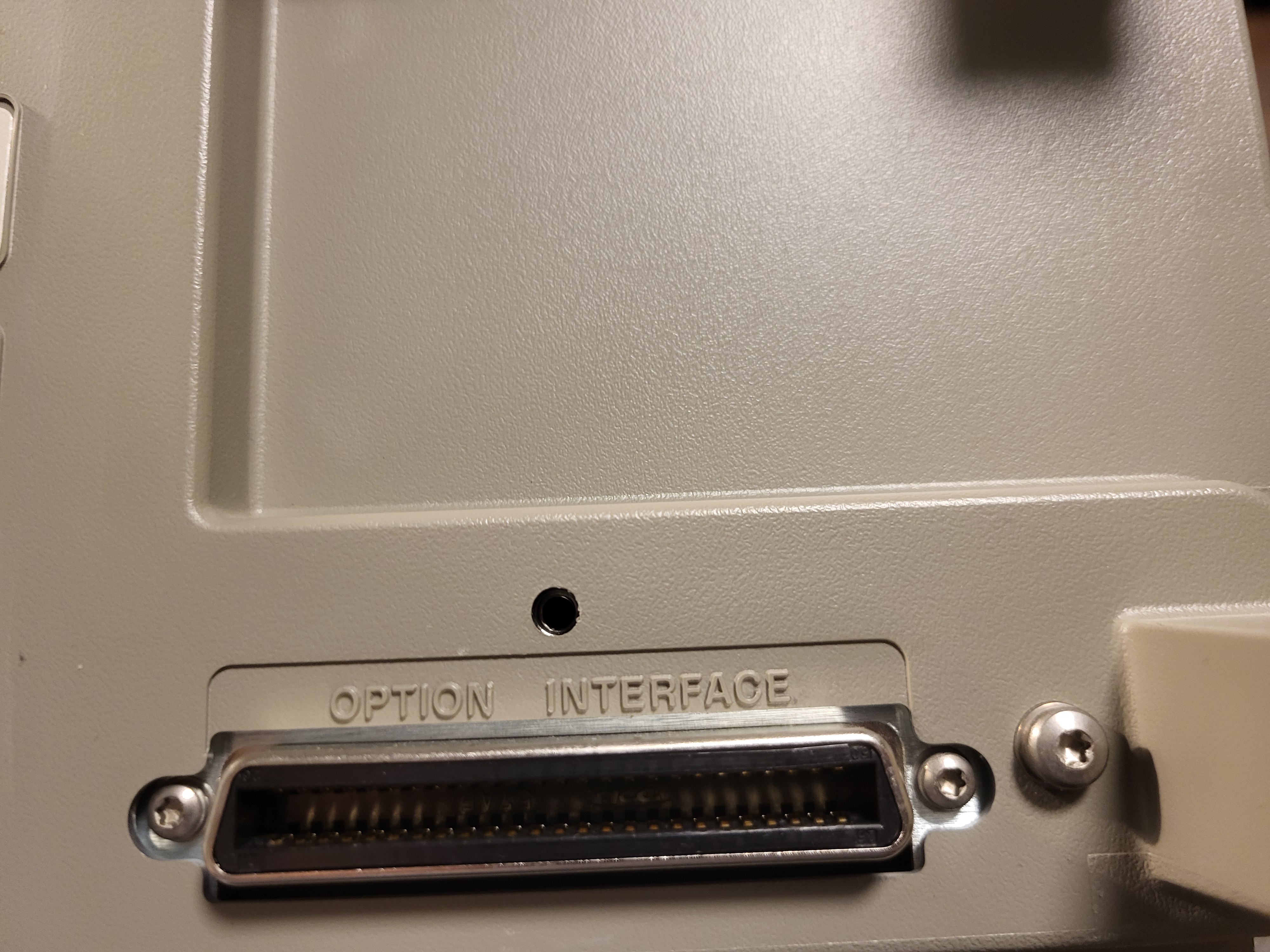

Joitain löytyi kiinalais sivuilta 1-2-16, 1-2-36 rotary encoder (nuppi - 6mm halkaisija, 14mm pitkä). Sen verran ymmärsin että tarkoittaa 16 tai 36 pulssia per kierros olevia enkoodereita mutten lähtenyt tilailemaan tällä kertaa. Laitteen kotelo lähtee kun irroittaa mahdolisen lisämoduulin ja kaksi torx ruuvia pois ja etupaneeli lähtee kun taivuttaa kahta muoviklipsiä pääsee etupaneeli taittumaan pois päin alanurkasta.

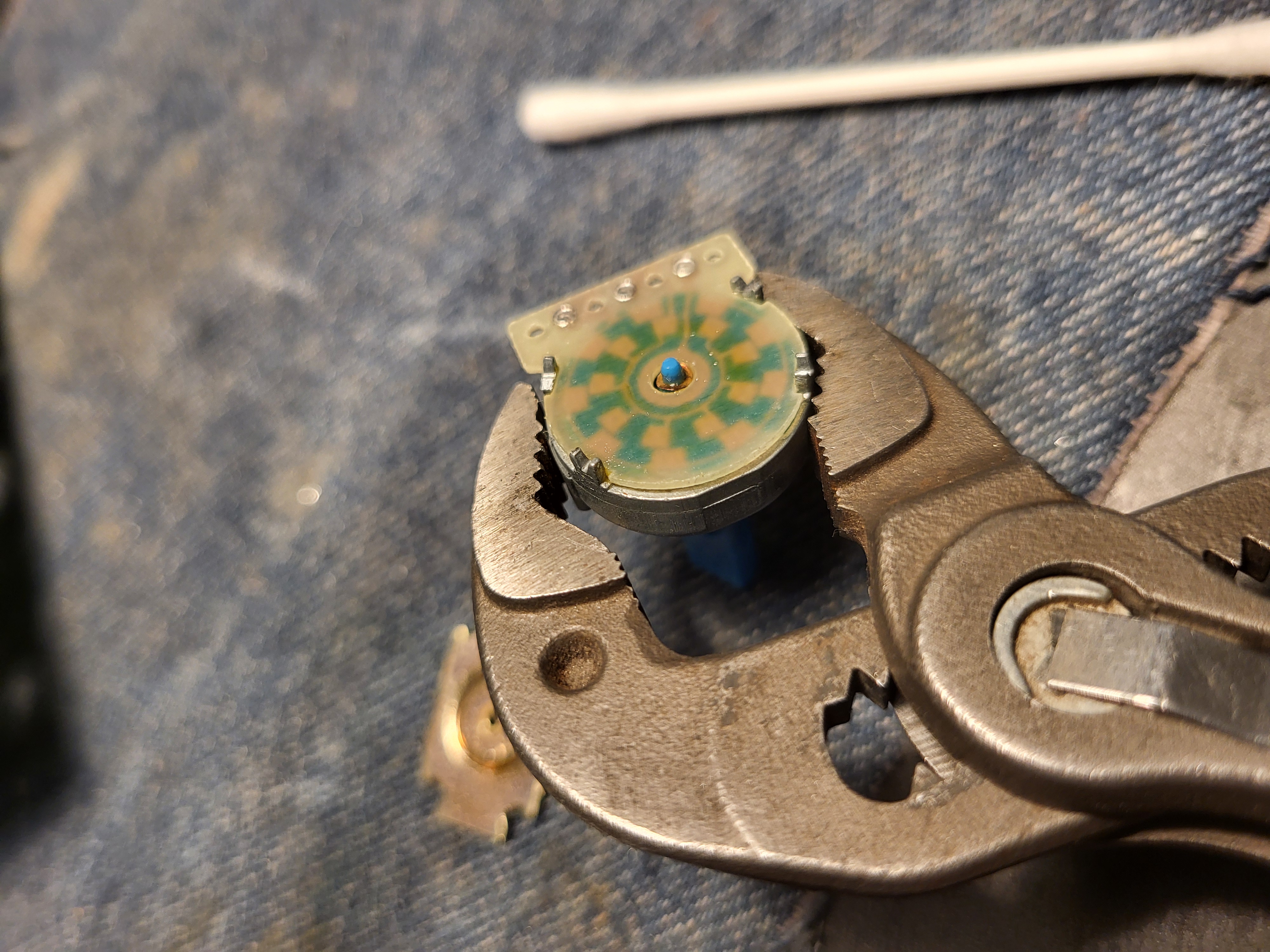

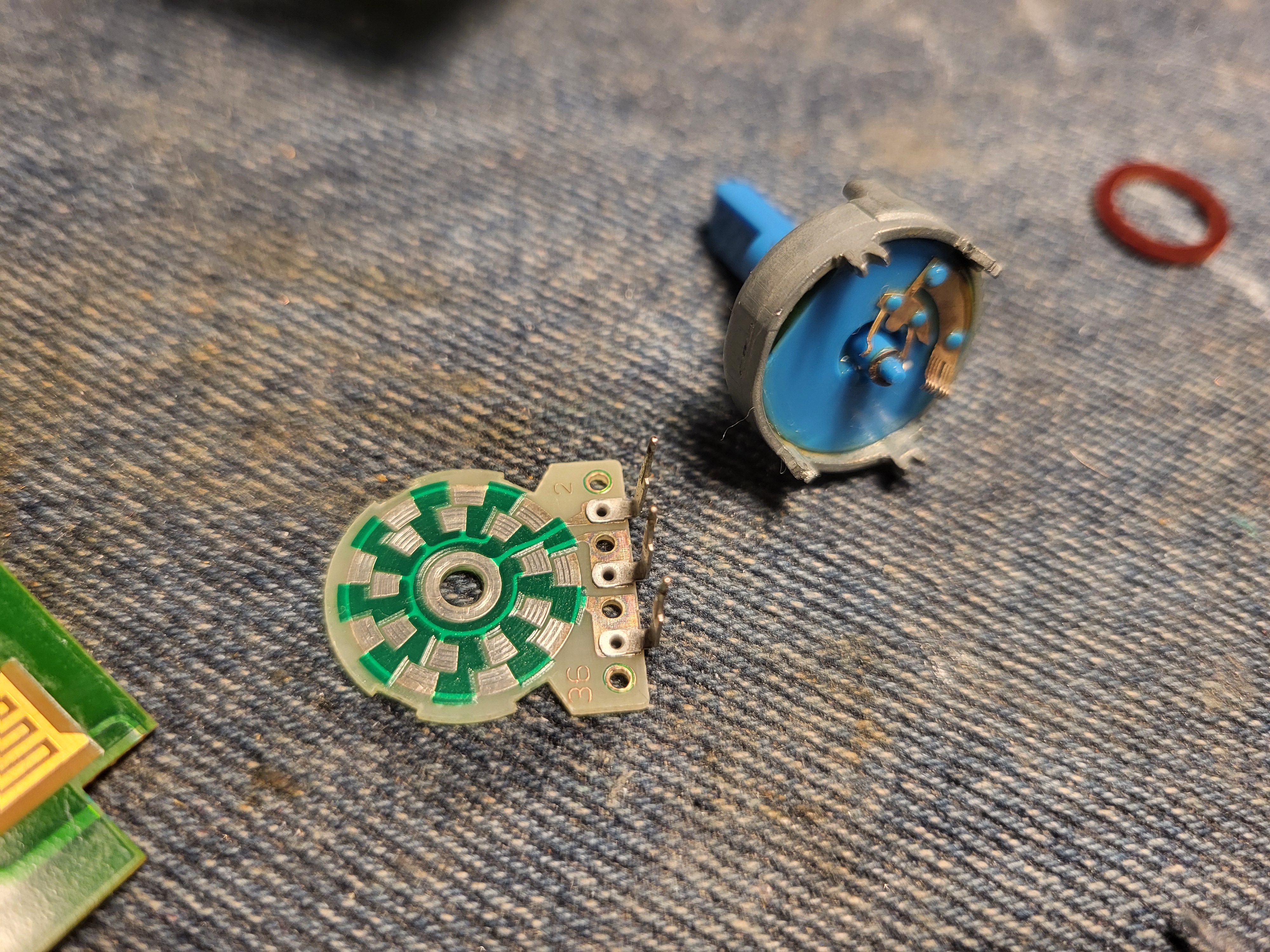

Itse korjaukseen. Enkooderien juottaminen irti, purku ja pumpulipuikoilla ja IPA:lla puhdistus sisältä ja kasaus.. tätä ei voi montaa kertaa tehdä että sen saa takaisin kiinni pysymään. Pohja on kiinnitetty enkooderin rungon pienillä taivutus osiolla joista useimmat hajos mutta vielä pysyivät kiinni.

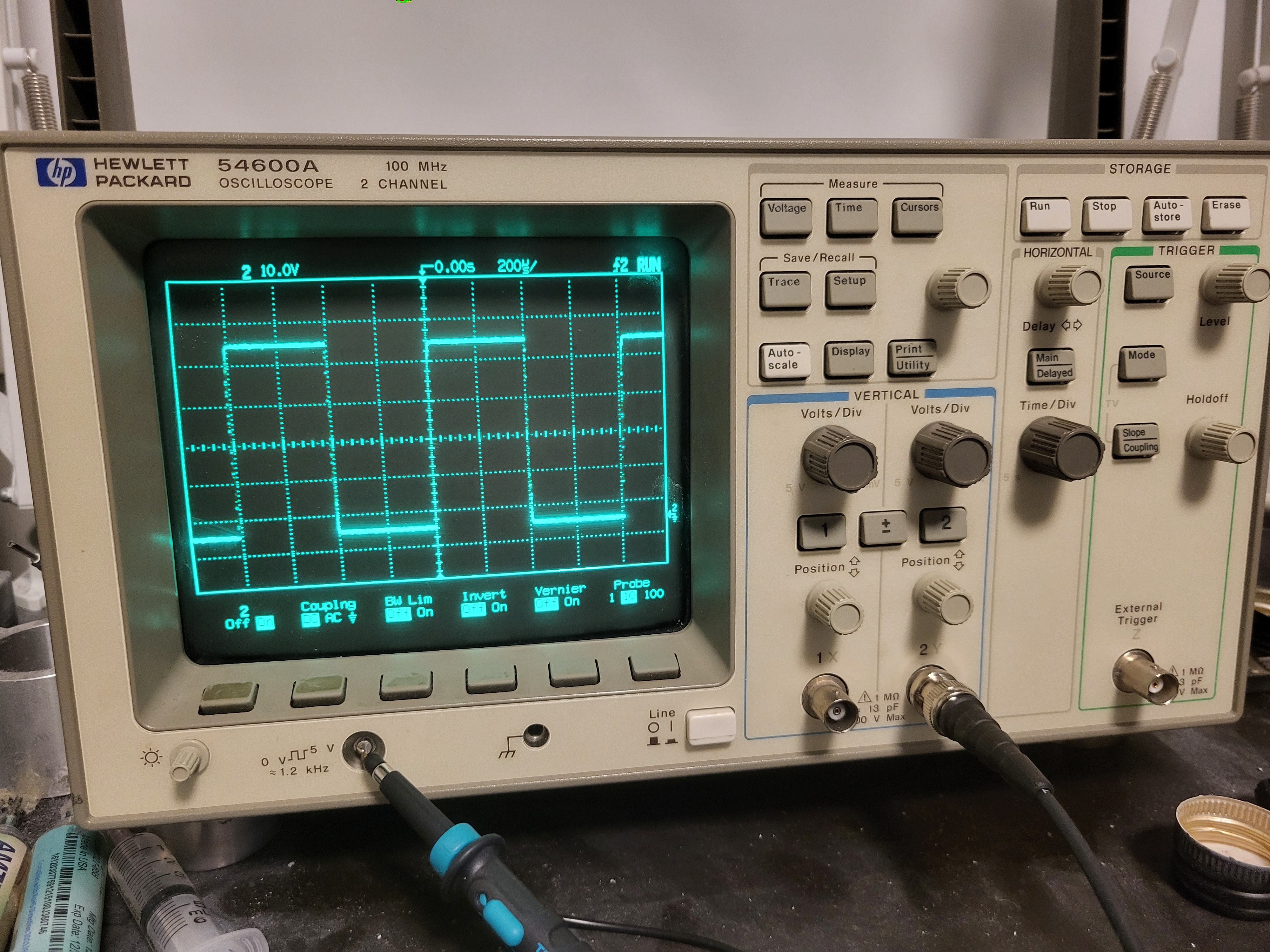

Myös ei kaikki napit toiminut joten niitäkin IPA:lla putsasin ja laitoin kaikki kasaan takaisin ja lopputuloksena olikin taas toimiva oskilloskooppi missä napit ja nupit toimii ongelmitta. Hyvää säästöä.. ainoastaan vähän aikaa kului.
