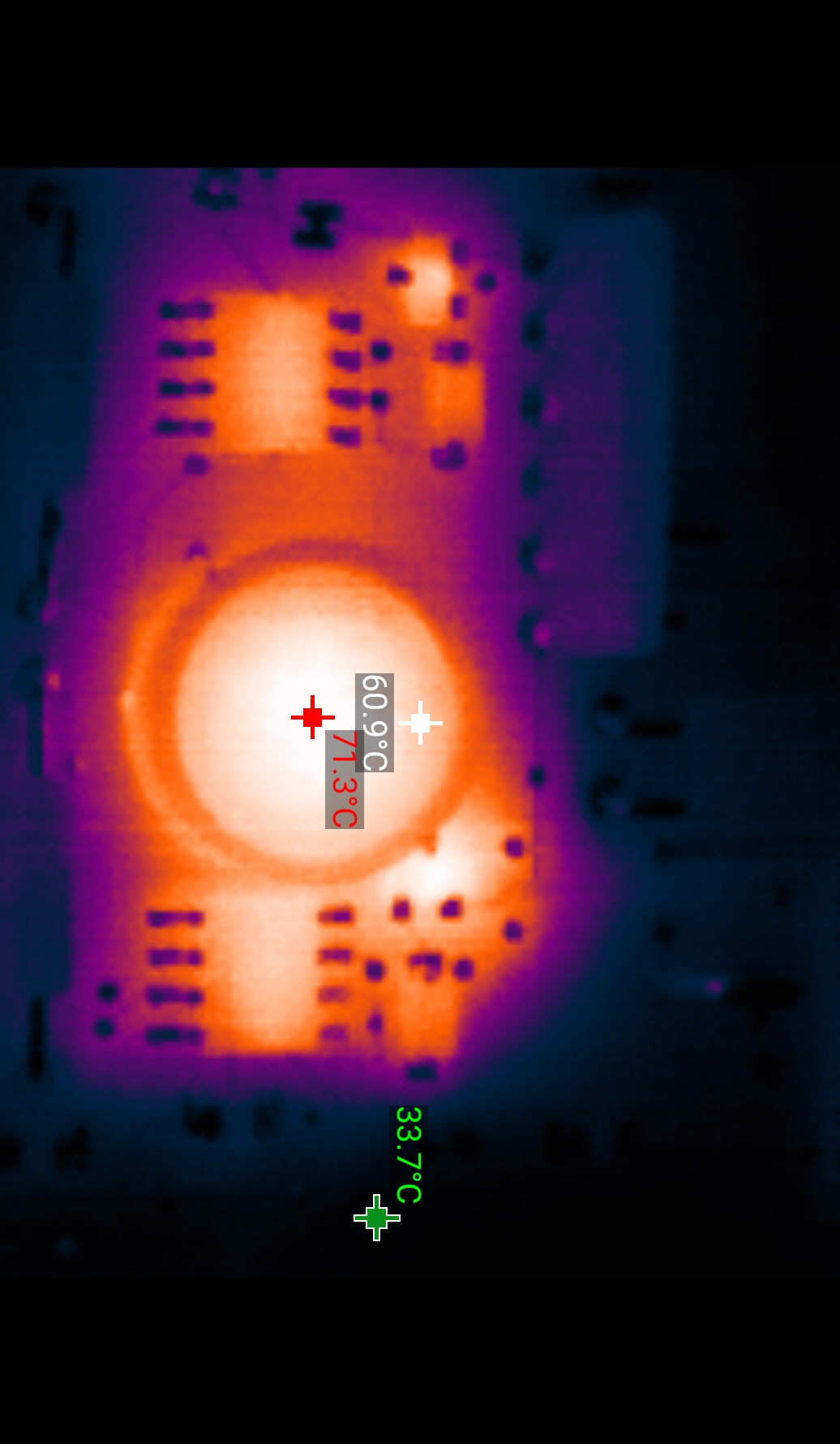

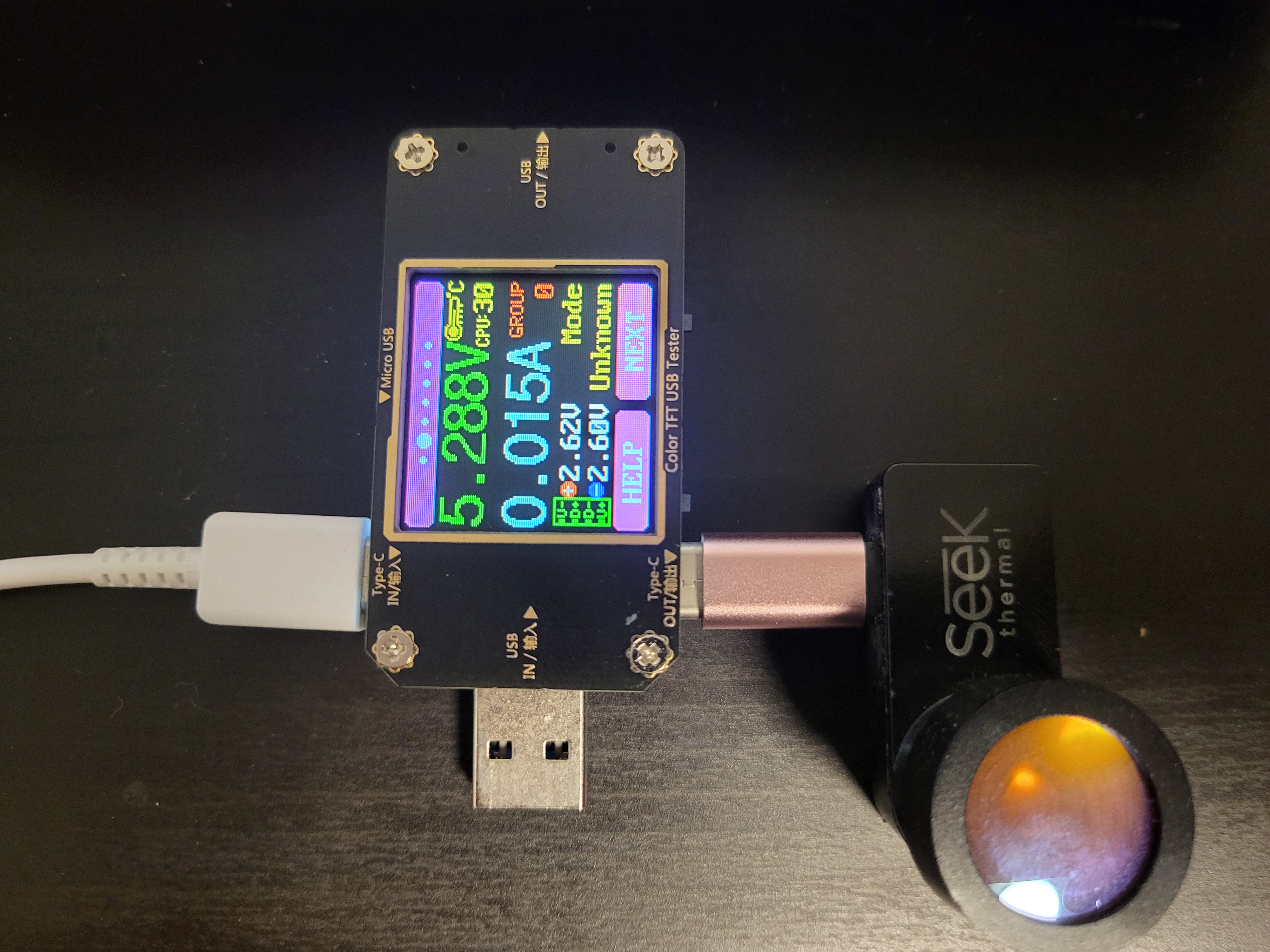

Seek kamera on yhä loistava lämpökamera 206x156 IR resoluutiolla joka mahdollistaa ihmissilmälle näkymättömän lämpö energian jälkien näkemisen maailmassa (ei toimi kuvaannolliseen lämpöön esim. naisen puheet). Itse asiaan.. kamerassa on eräs ikävä vika Snapdragon piirisarjan laitteilla johon törmäsin kun päivitin Motorolan Samsungiin. Ei halua leikkiä kameran kanssa. Tämä ei ole ainoa tapaus ja Flir luettelee myös heidän kameralleen varoitus huomion. Käytännössä kun kameran laittaa kiinni puhelimeen mitään ei tapahdu ellet ensin laita kameraa usb virtalähteeseen sekunniksi, ja sitten irroitat ja laitat kameran kiinni puhelimeen jolloin kamera toimii kuin mitään ei olisi vikana. Joten mielestäni ongelma liittyy enemmän virransaannin puolelle tai sen ajoitukseen? Kokeilin eri (USB-OTG) USB-C adaptereita joissa oli eri konfiguraatioita vastuksin totetutettu eli 'Sink' CC1 ja/tai CC2 5.1k pulldown tai 'Source' konfiguraationa eli 56k pull-up.. mitä sama ideaa on myös käytetty tässä USB-C modifikaatiossa: mutta Samsung pysyi aina hiljaisena jos kameraa ei etukäteen esilämmitetty laturilla.

USB-C PD?

Uusi menetelmä: USB-C Trigger board! Etuna näissä on USB-C PD protokollan käyttö eli ei vastuksilla leikkimistä vaan bittejä piirien välissä.

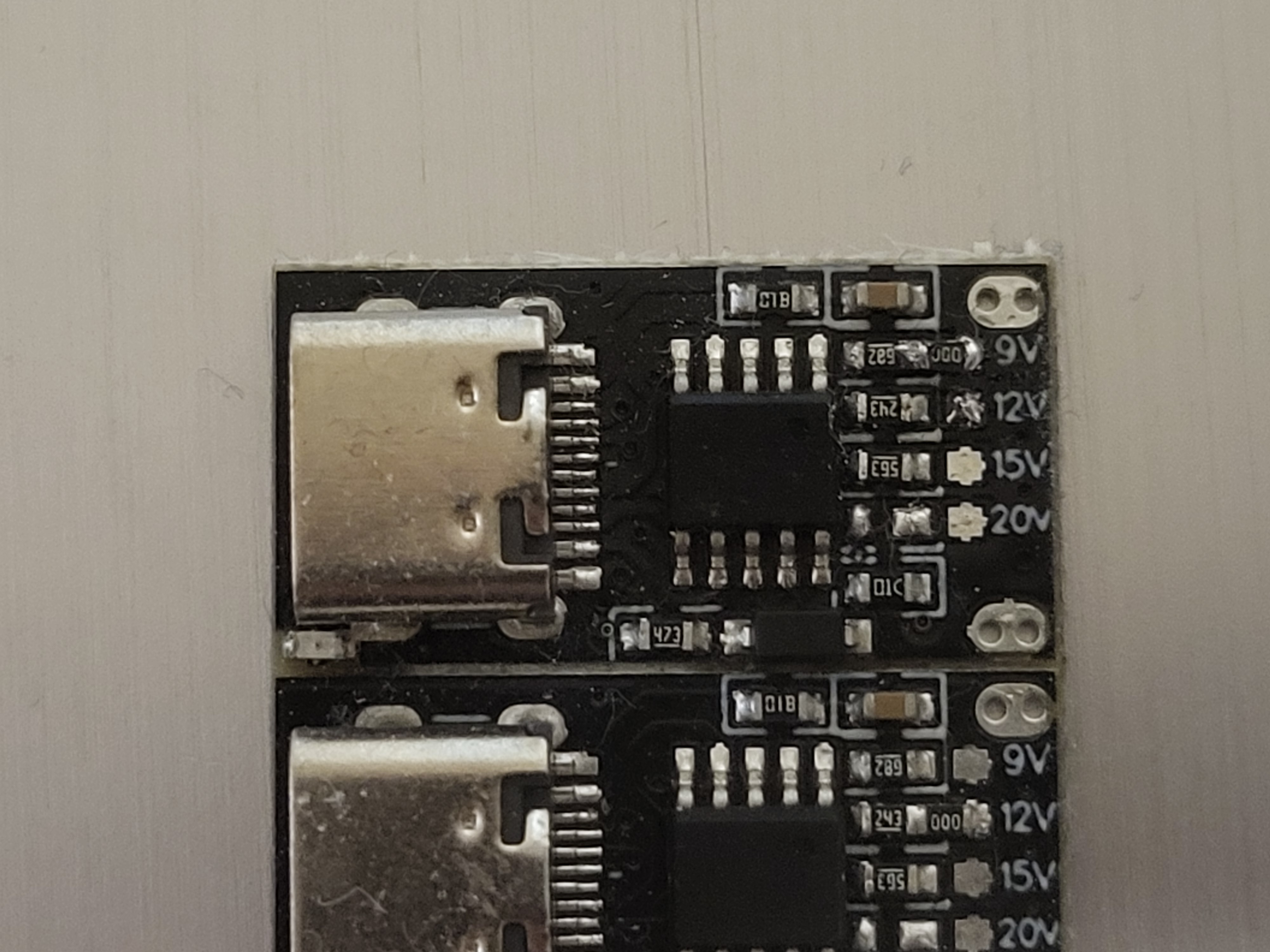

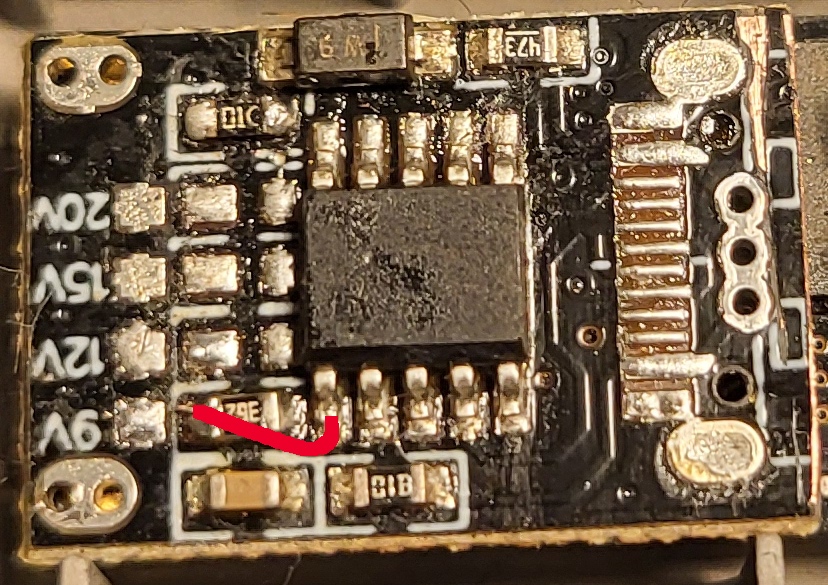

Ainut selvä rajoitus on kiinalais ystävien rajoittunut designi jännite tarjonnassa näissä valmis ratkaisuissa, jotka yleensä on 9,12,15 tai 20V mutta 5V puuttuu. Yleinen versio eli HW-398 teoriassa ilman vastuksia asennettuna antaa 5V (tarkista datasheet!) mutta olin saanut tästä mystisemmän veljen mikä ei käytä samaa piiriä ja piirin tunniste on kaiverrettu pois. Lopulta löysin datasheetin tälle kiitos Youtube kommentoijan arvellen piirin nimen - CH224K. Tämä tukee jännitteen konfigurointia kahdella tapaa: "Resistance-" tai "Level configuration mode", joista ensimmäinen on valmiina levyllä toteutettuna ja jälkimmäinen tukee 5V jos CFG1 on '1' ja CFG2,3 '-/floating'. Eli 5V voidaan valita lyhyellä hyppyjohdolla valmiilla PCB:llä eli pienin muutoksin.

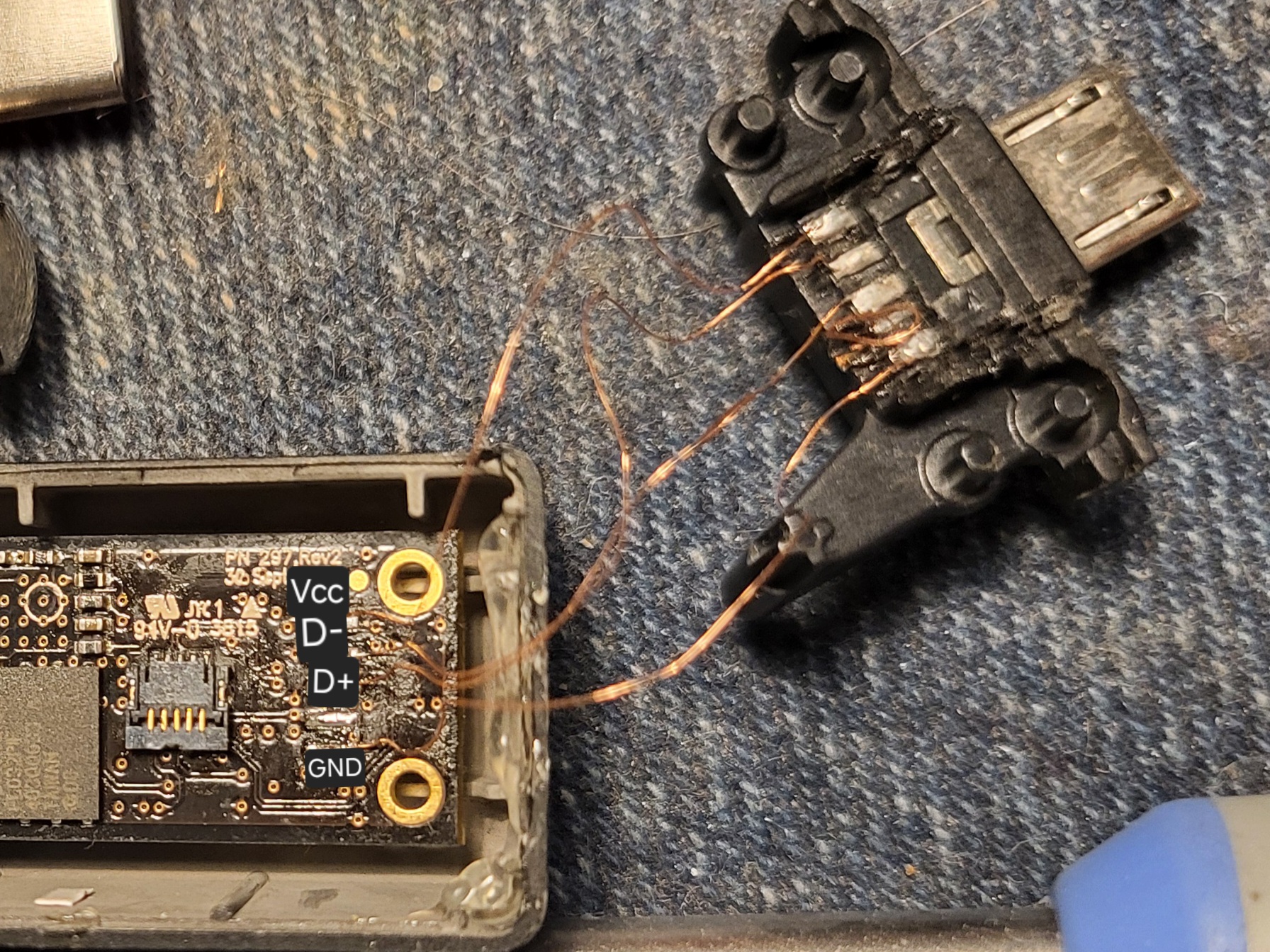

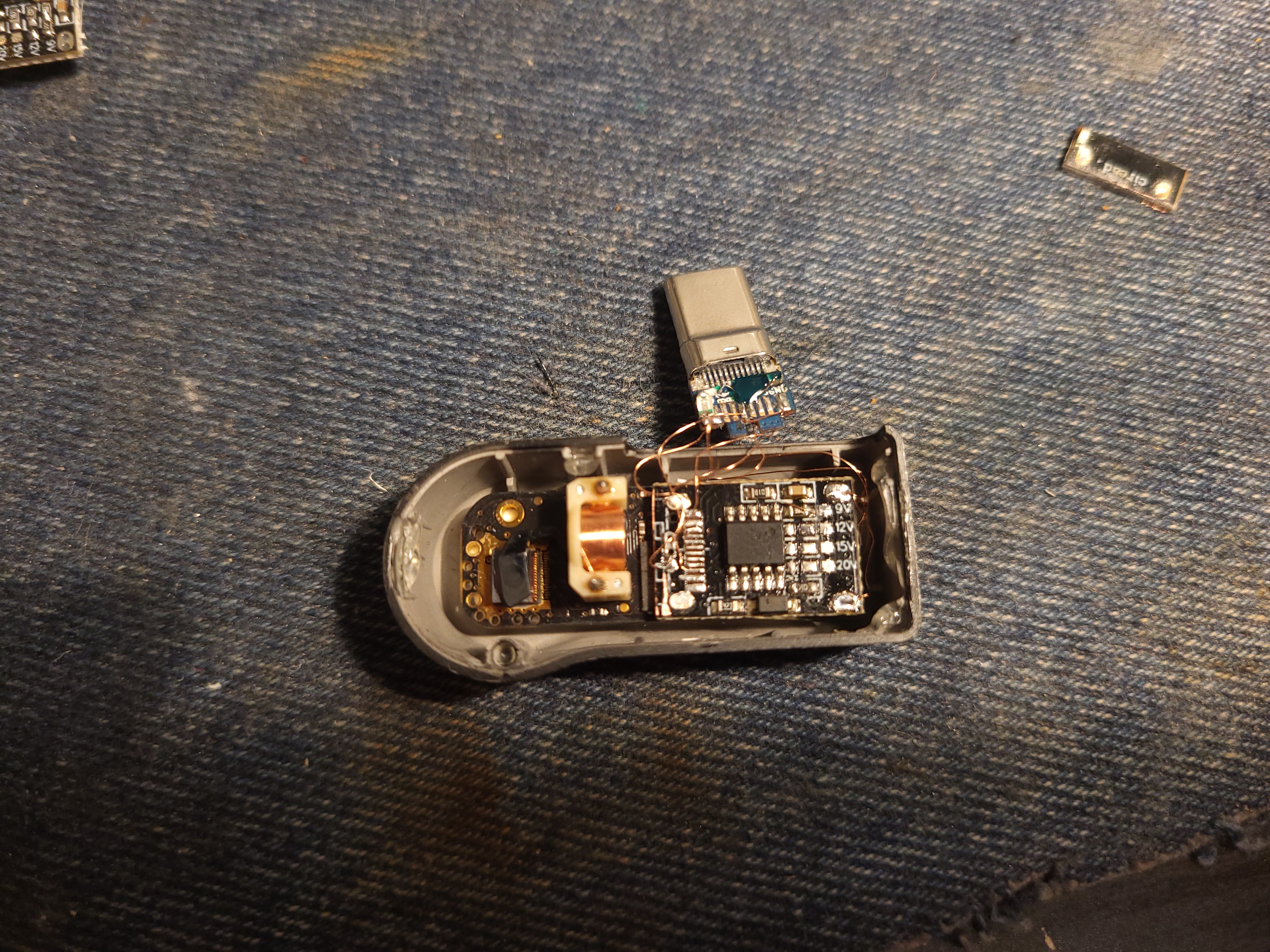

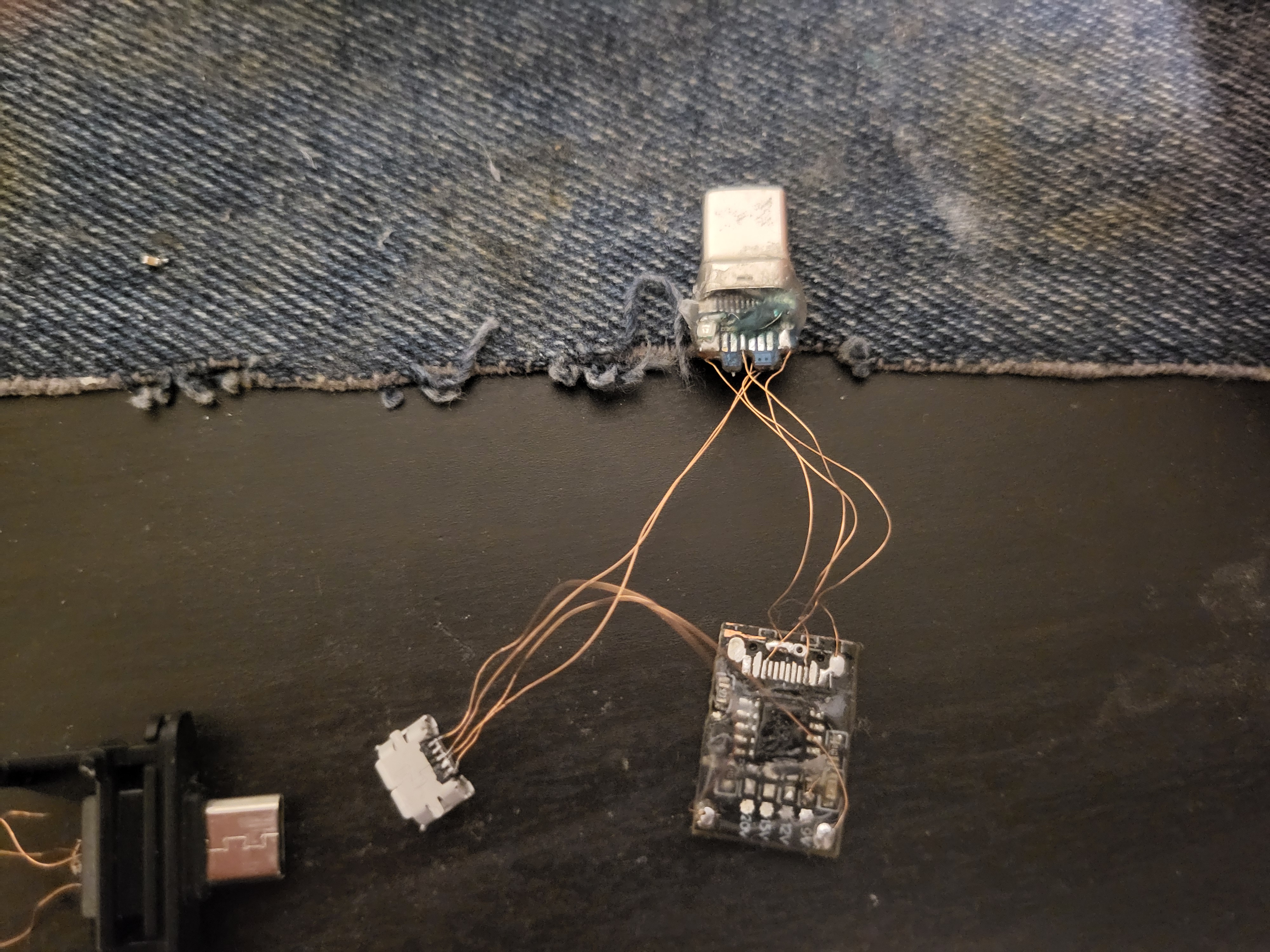

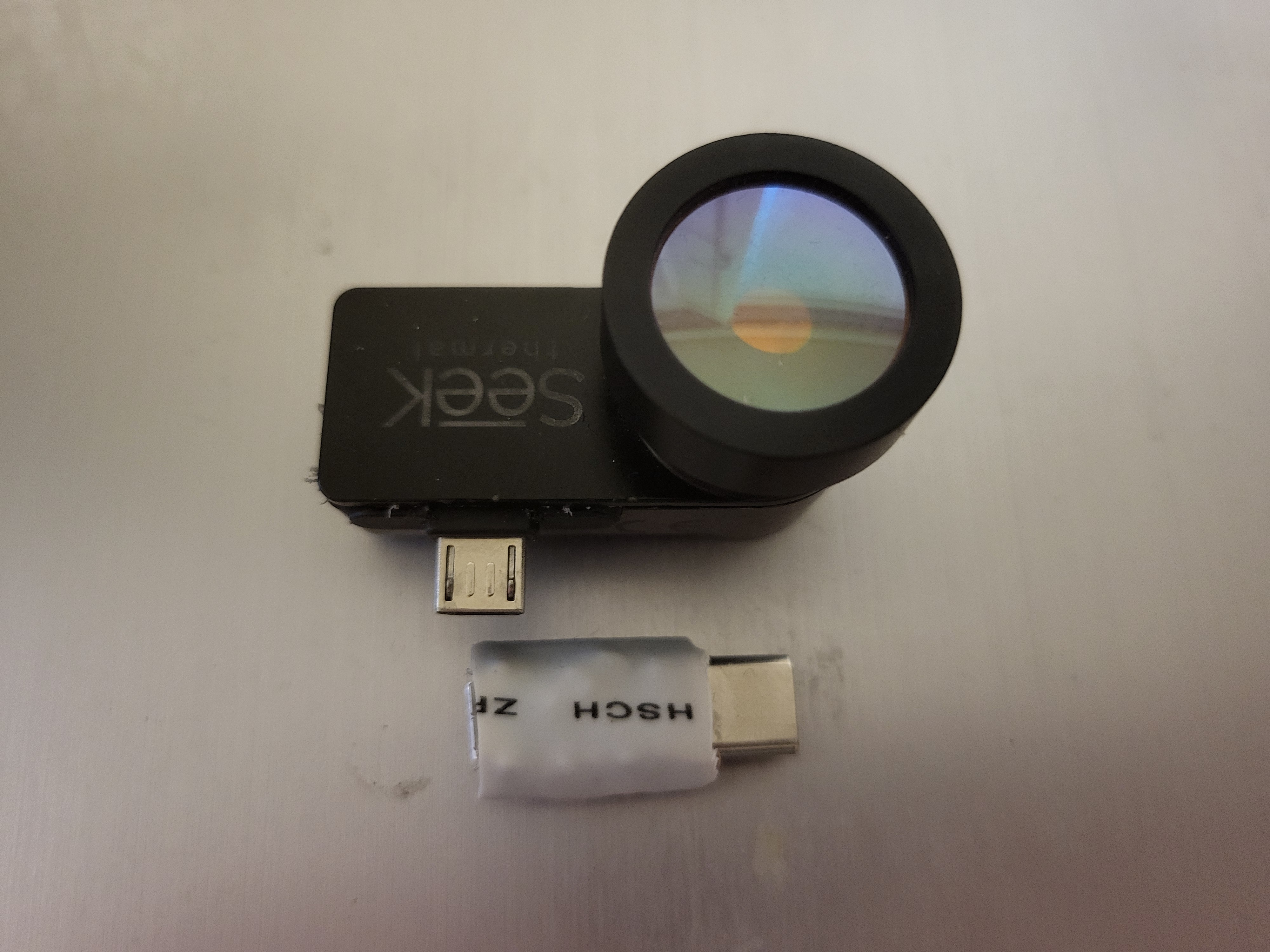

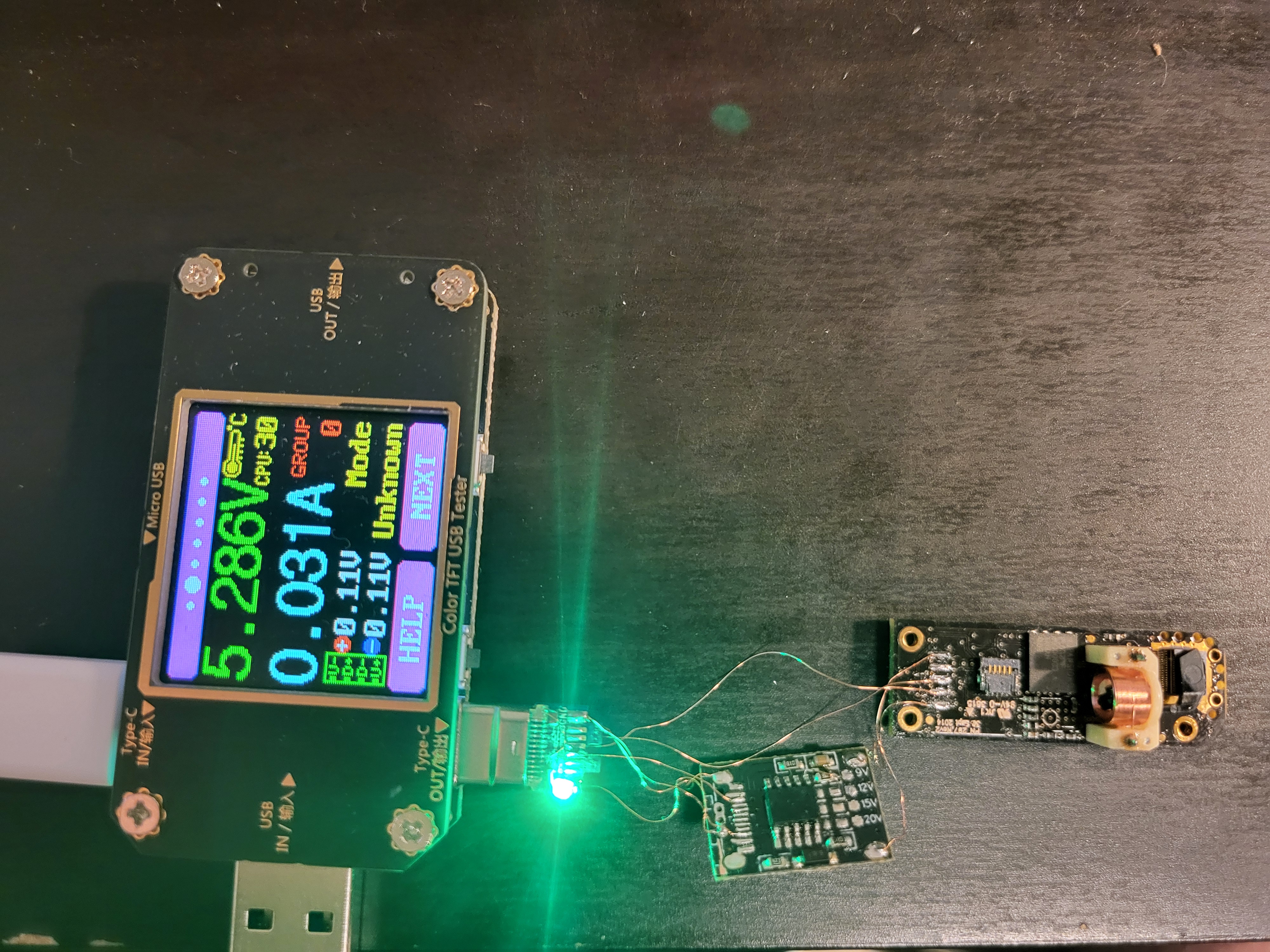

Alun hyvien testituloksien perusteella laitoin kaikki kameran sisälle mutta olin liian nopea ja totesin että jos kamera ja USB-C Triggerboard ovat yhdistettynä.. Triggerboard saattaa pysyä sammuksissa.. Nyt täytyisi luoda lyhyt viivepiiri väliin jolloin USB-C Triggerboard voisi käynnistyä rauhassa.. mutta en ollut innokas viemään ideaa loppuun vaan päädyin tekemään Triggerboardista; USB-C - USB Micro OTG adapterin joka toimii nyt aina myös Samsungin kanssa kun kytken sen ekana puhelimeen.

Huom. Hti-xintai on mielestäni parempi sovellus tälle kuin Seekin oma. Ja koska kaikki pelkää *.apk sivuja niin tässä on *.apk mitä itse käyttänyt. Hti-xintai.apk
